Čađilište



U čađilištu se papirnate trake pripremaju za registraciju na Wiechertovim seizmografima tako da ih se prekrije jednolikim slojem tanke čađi. Pisaljke seizmografa svojim tankim vrhom grebu po čađi, te tako zapisuju gibanje tla. Na ovaj način seizmogrami se registriraju uz minimalno trenje pisaljke po papiru.

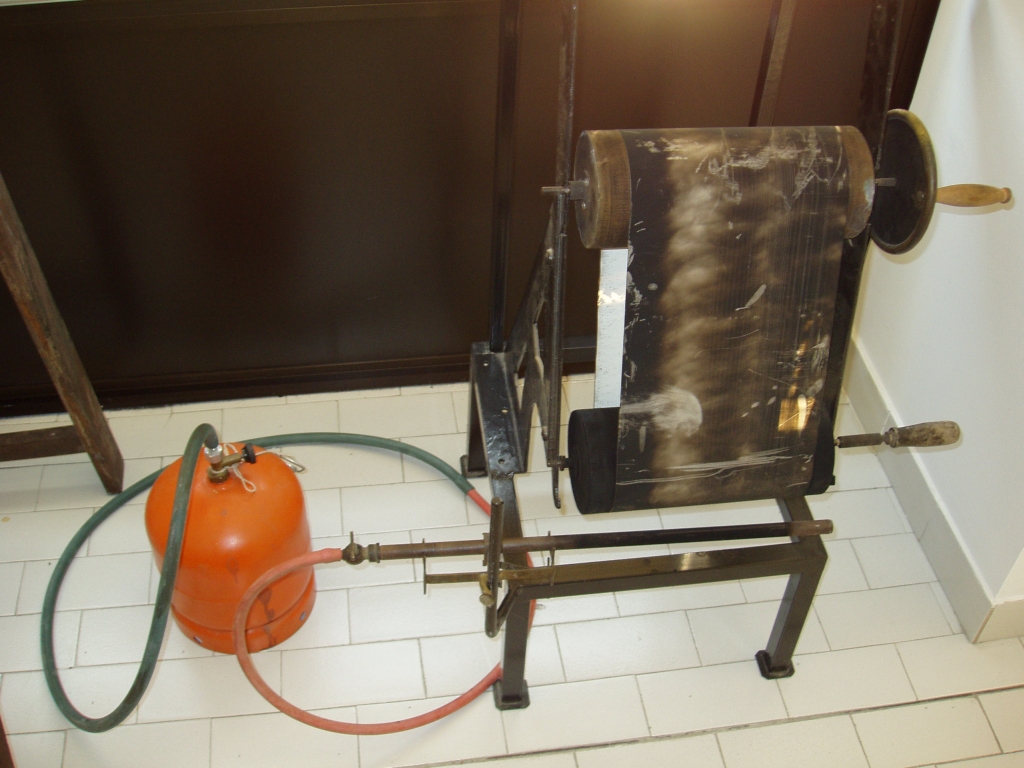

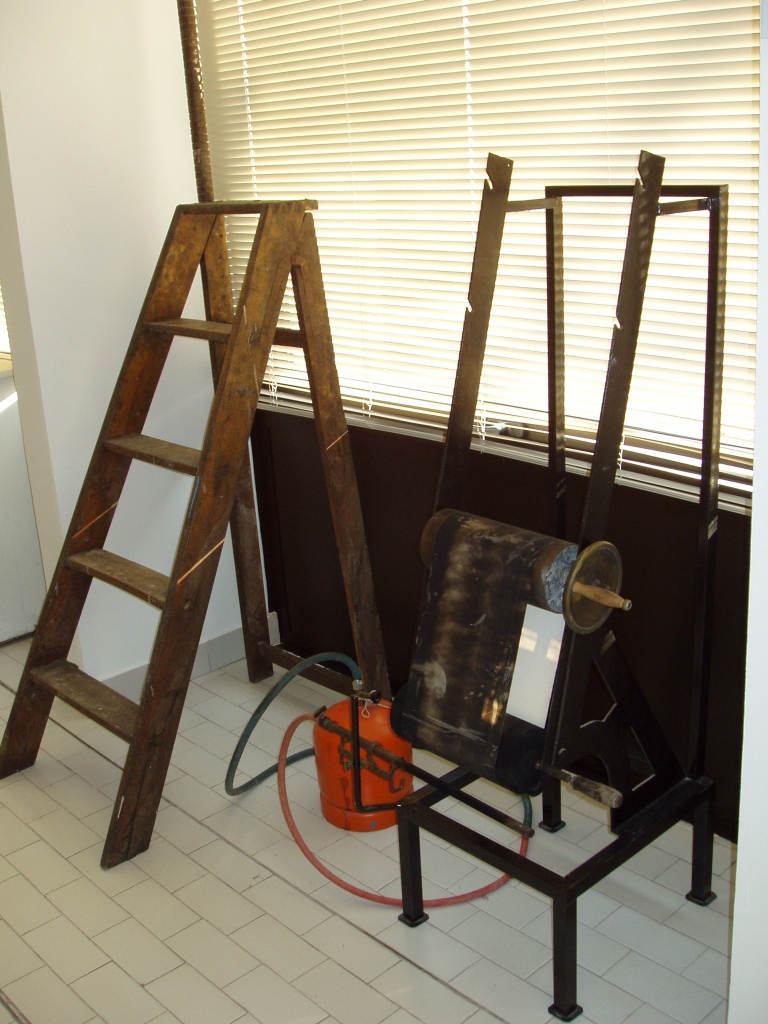

Stalak s plamenikom

Plamenik daje plamen koji zahvaća papirnatu traku cijelom širinom i na njoj ostavlja čađu. Traka je razapeta između dva valjka, što omogućuje okretanje papira kako ne bi pregorio. Povoljna se kvaliteta čađe postiže prolaskom butana kroz benzen.

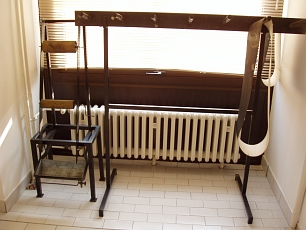

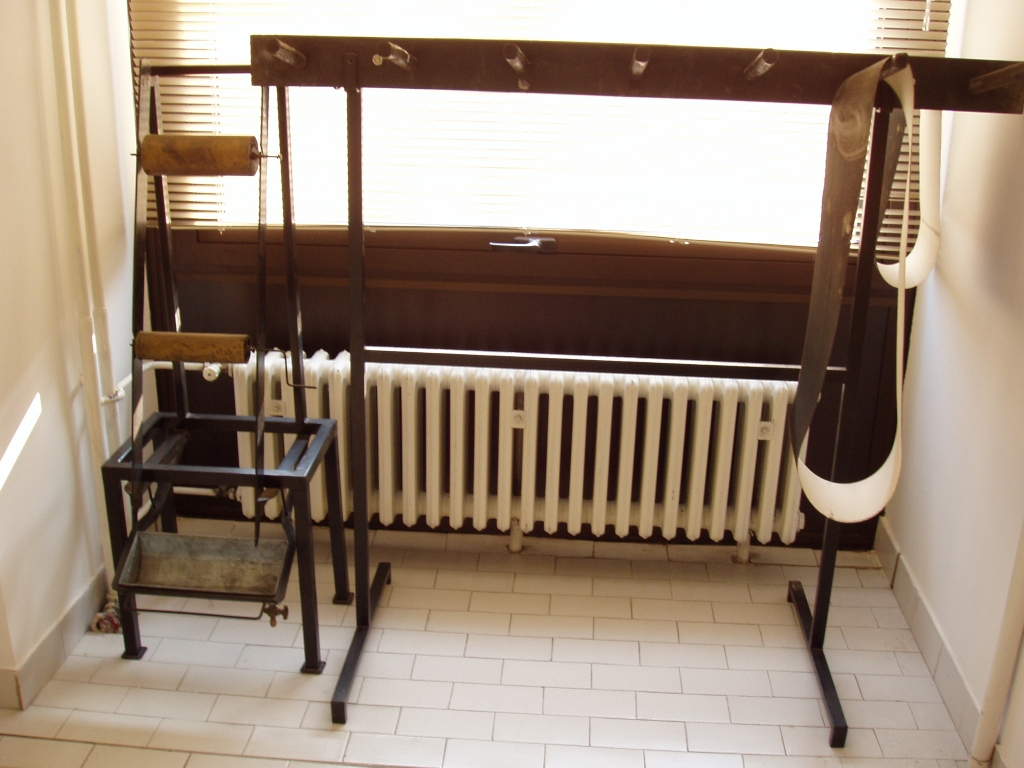

Stalak za fiksiranje

Dijagram je razapet između dva valjka. Doljnji valjak je skupa sa dijelom dijagrama uronjen u šelak. Okretanjem valjka cijeli se dijagram namoči šelakom. Nakon sušenja korisni trag u čađi ostaje trajno očuvan.
