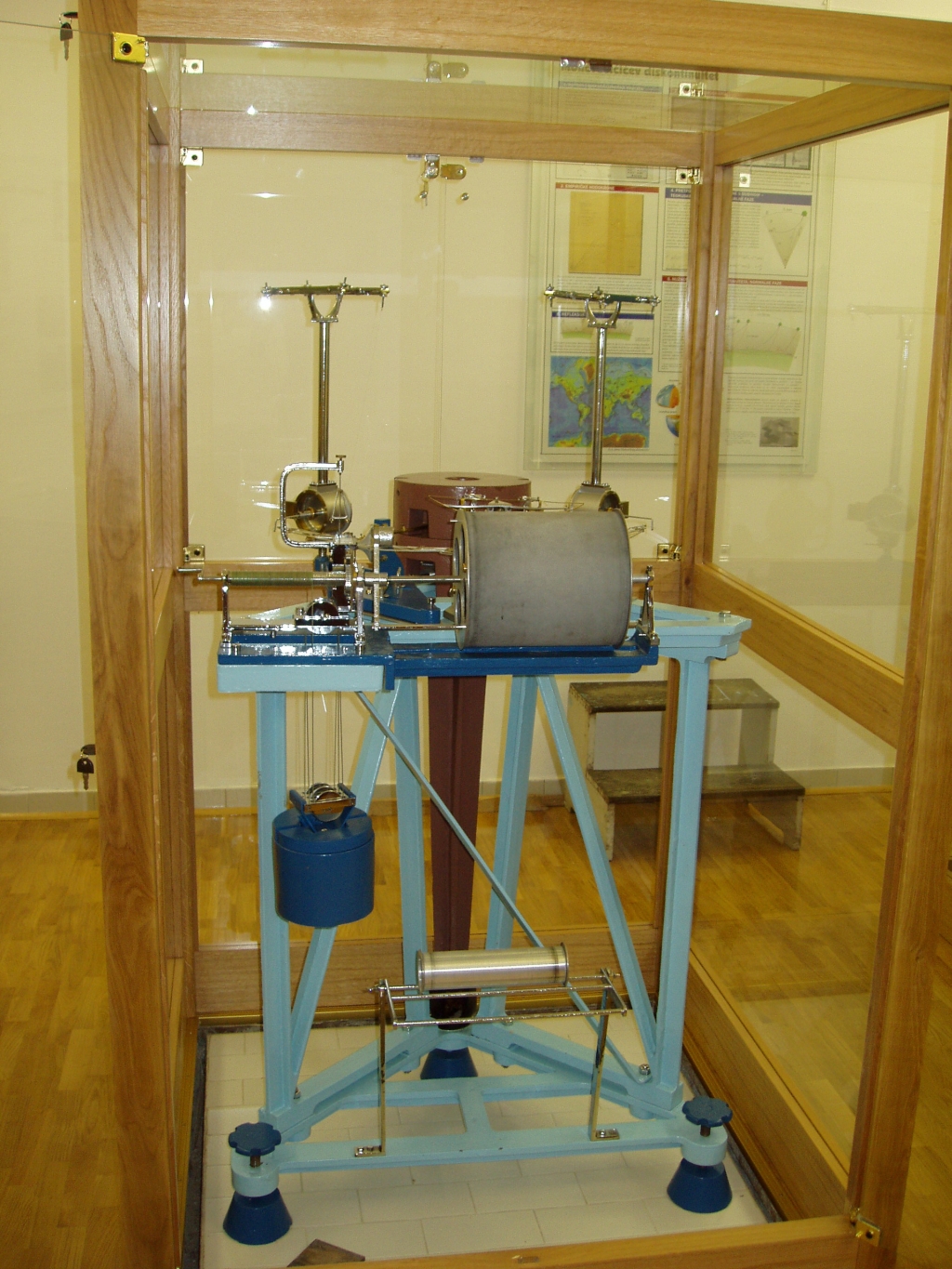

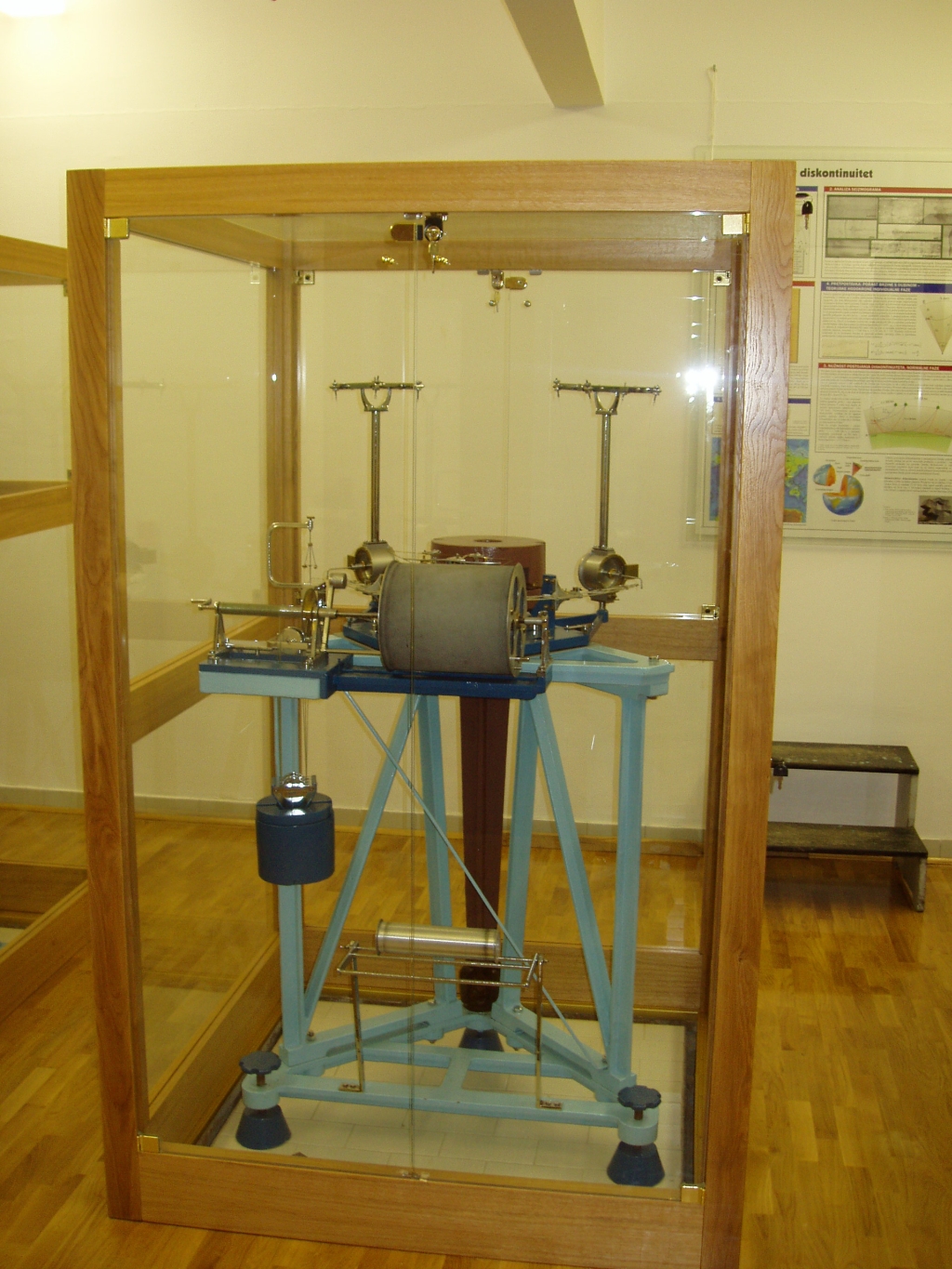

Horizontalni mehanički seizmografi





Konstruktor – Emil Wiechert

Proizvođač:                                         Spindler & Hoyer

Godina proizvodnje:                                                1907

Vlastiti period:                                                      4–10 s

Omjer mirenja:                                                   (3–10):1

Masa njihala:                                                          80 kg

Statičko povećanje:                                         14–30  puta



Seizmograf je u Zagreb stigao 16. siječnja 1908, montiran je 28. siječnja, a već 1. veljače izmjerene su mu konstante i pušten je u rad.



Na Griču je instrument radio sve do 20. ožujka 1984.

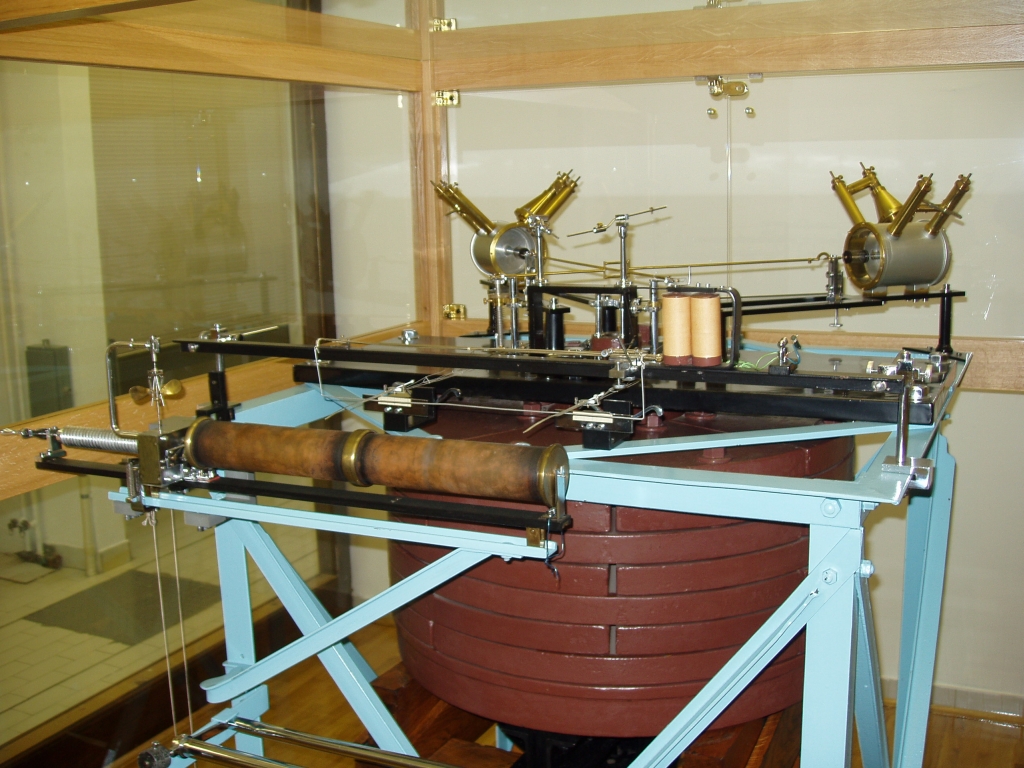

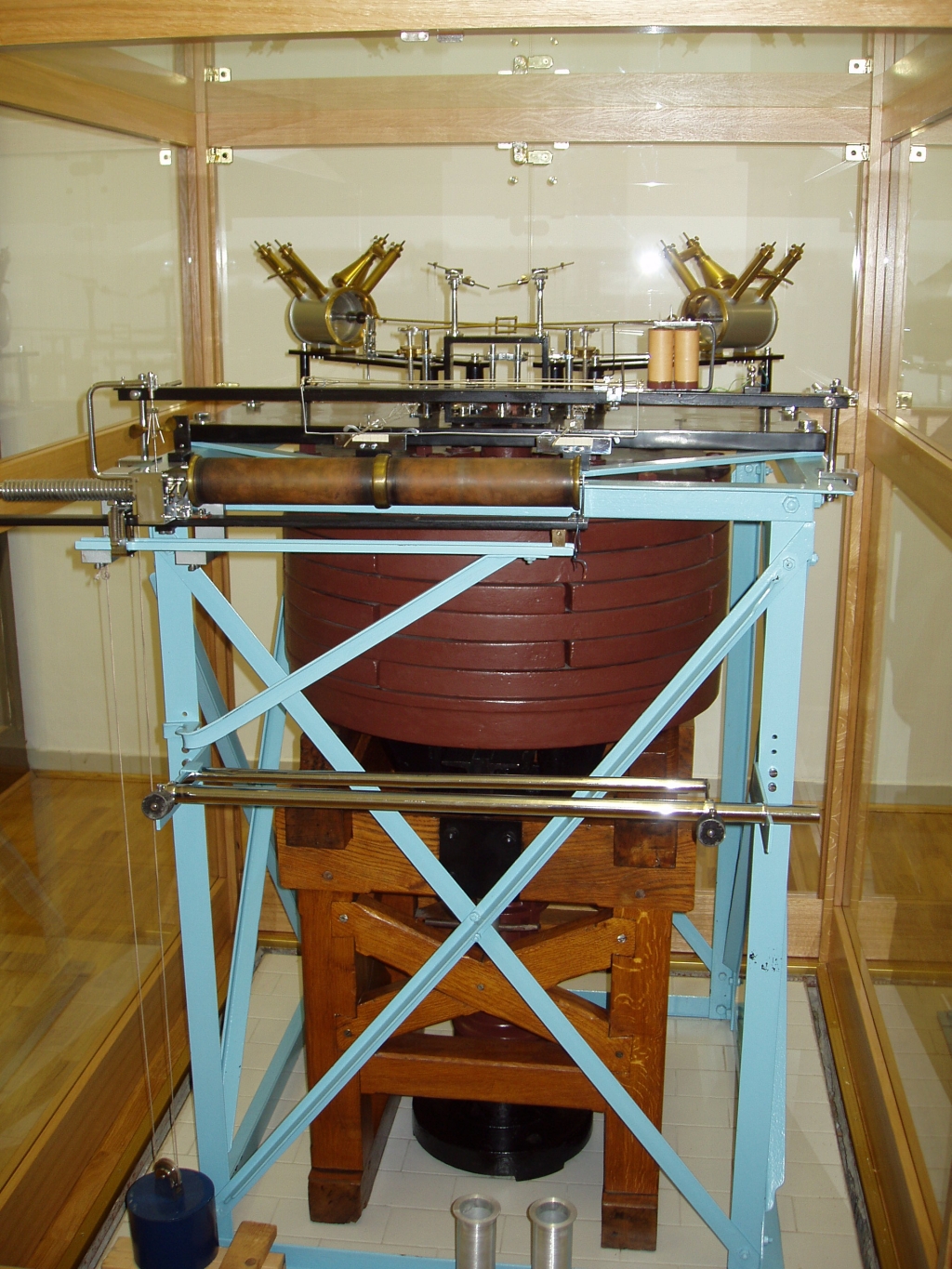

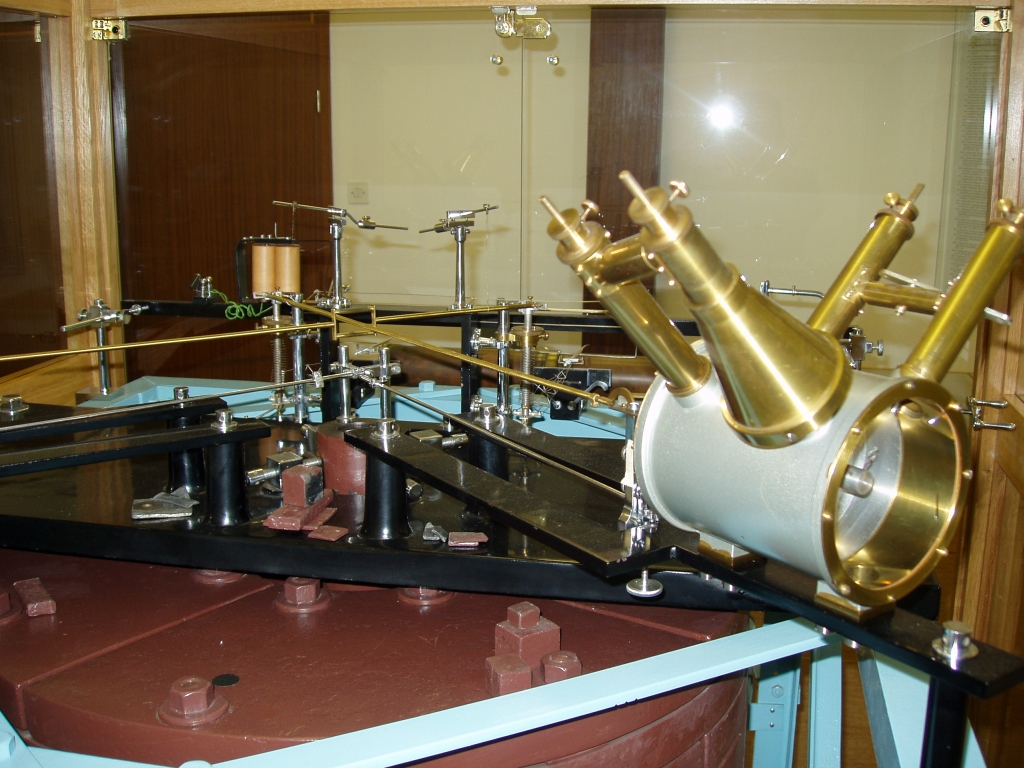

Konstruktor – Emil Wiechert

Proizvođač:                                   G. Bartels, Göttingen

Godina proizvodnje:                                               1909

Vlastiti period:                                                     8–10 s

Omjer mirenja:                                                   (3–7):1

Masa njihala:                                                     1000 kg

Statičko povećanje:                                        0–240 puta



Seizmograf je u Zagreb stigao 12. ožujka 1909, a već 16. ožujka 1909. Andrija Mohorovičić ga je pustio u probni rad u podrumu zgrade na Griču 3.



Na Griču je instrument radio sve do 27. ožujka 1984.





Radi položaja prostorije u kojoj su seizmografi bili smješteni horizontalne su osi usmjerene NW–SE i NE-SW, a ne kako je standardno: N–S i E–W. Ovaj položaj zadržan je i ovdje na Horvatovcu.



'Veliki' horizontalni Wiechertov seizmograf i danas bilježi potrese, a 24-satni seizmogrami mogu se vidjeti ovdje.

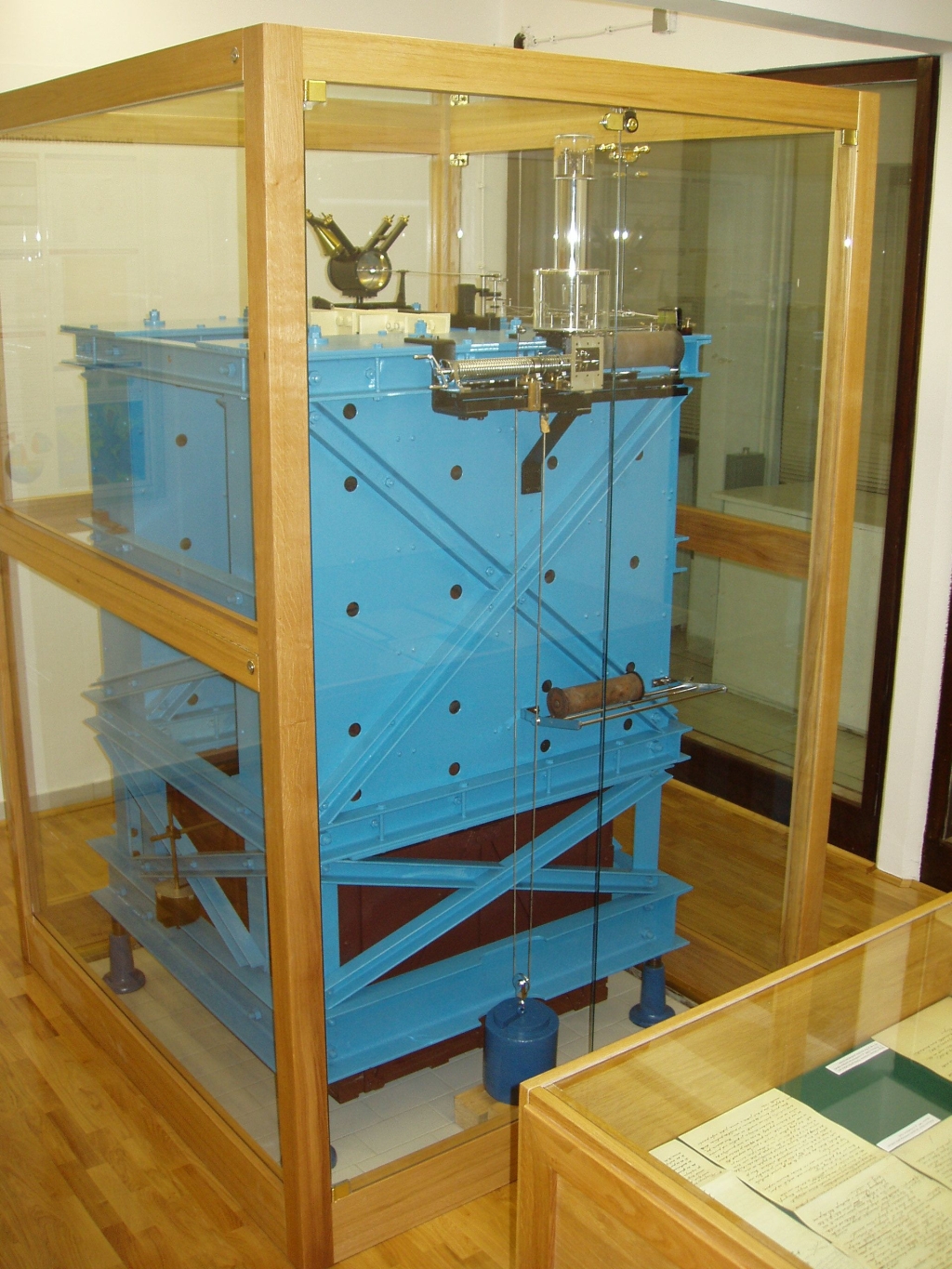

Vertikalni mehanički seizmograf





Konstruktor – Emil Wiechert

Proizvođač:                                       Spindler & Hoyer

Godina proizvodnje:                                              1929

Vlastiti period:                                                4.4–5.0 s

Omjer mirenja:                                                  (5–8):1

Masa njihala:                                                   1200 kg

Statičko povećanje:                                   190–240 puta



Seizmograf je u Zagreb stigao 1932. g, gdje je dana 28. rujna, nakon probnog perioda, kalibriran i pušten u redovni rad.



Na Griču je instrument radio sve do 6. ožujka 1984.

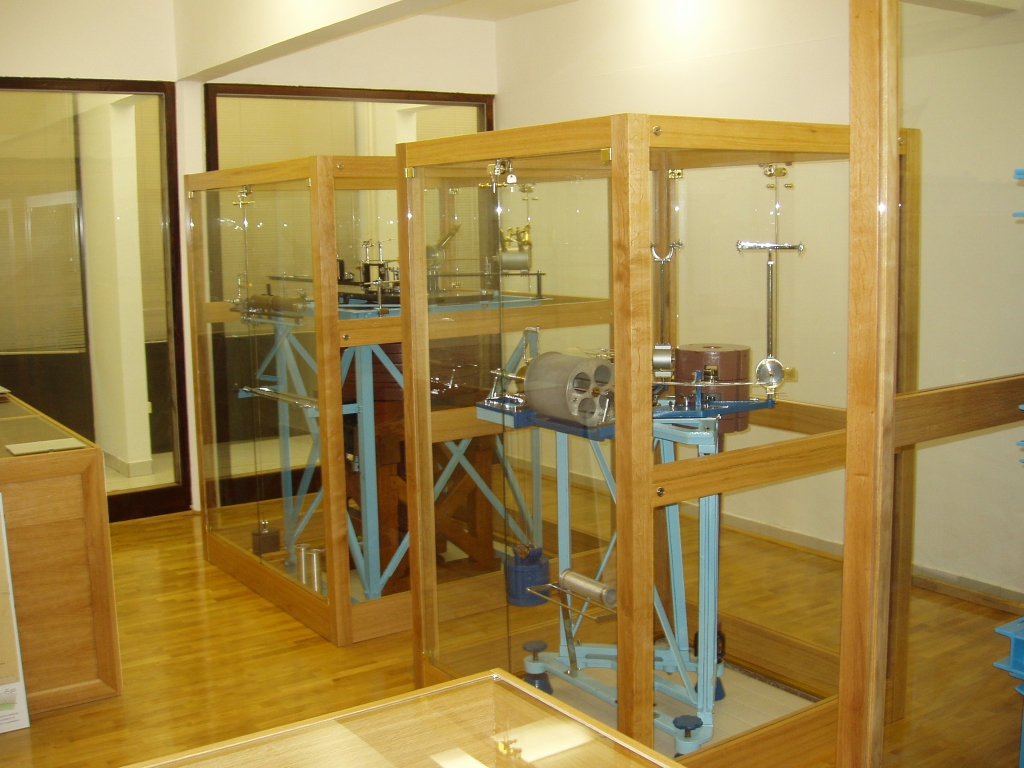

U ovu su zgradu seizmografi preseljeni (u dijelovima) 12. rujna 1985. Ovdje su temeljito obnovljeni (1985–1988) zahvaljujući trudu prof. Franje Margetića i Radivoja Capara, koji su na restauraciju izložena tri seizmografa potrošili 2775 sati u 907 radnih dana. Zaštitni ormari oko instrumenata postavljeni su u studenom 2005.
